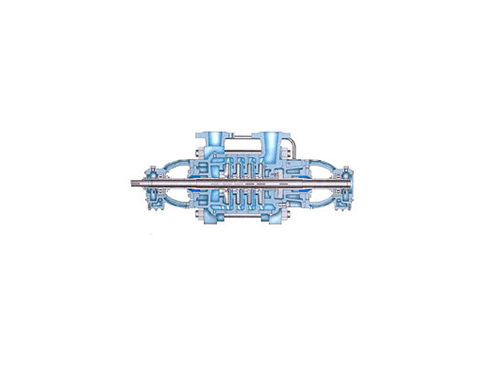

DYⅠ、DYⅡ、DYⅢ、DY、YD型多级离心冷油泵1

型号	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重	性能曲线
	Q	H	n	Pa	功率	型号	η	必需汽蚀余量	叶轮名义直径	进口	出口
	m3/h	m	r/min	kW	kW	型号	%	m	mm	mm	mm
DYI85 -67 ×3	55 85 100	222 201 183	2980	61.6 71.6 76.7	90	YB280M -2	54 65 65	3.3 4 4.4	233	150	150	846
DYI85 -67 ×4	55 85 100	296 268 244	2980	82.1 95.4 102.2	110	YB315S -2	54 65 65	3.3 4 4.4	233	150	150	964
DYI85 -67 ×5	55 85 100	370 335 305	2980	102.6 119.3 127.8	132	YB315M1 -2	54 65 65	3.3 4 4.4	233	150	150	1126
DYI85 -67 ×6	55 85 100	444 402 365	2980	123.1 143.1 152.8	160	YB315M2 -2	54 65 65	3.3 4 4.4	233	150	150	1434
DYI85 -67 ×7	55 85 100	518 469 427	2980	143.7 167 178.9	200	YB400S -2	54 65 65	3.3 4 4.4	233	150	150	1556
DYI85 -67 ×8	55 85 100	592 536 488	2980	164.2 190.9 204.5	220	YB400S2 -2	54 65 65	3.3 4 4.4	233	150	150	1624
DYI85 -67 ×9	55 85 100	666 603 549	2980	184.7 214.7 230	250	YB400M1 -2	54 65 65	3.3 4 4.4	233	150	150	1840
DYI155 -67 ×3	95 155 185	228 201 177	2980	93.6 114.7 122.2	132	YB315M1 -2	63 74 73	2.6 4.5 5.7	233	150	150	952
DYI155 -67 ×4	95 155 185	304 268 236	2980	124.8 152.9 162.9	185	YB315S1 -2	63 74 73	2.6 4.5 5.7	233	150	150	1024
DYI155 -67 ×5	95 155 185	380 335 295	2980	156.1 191.1 203.6	220	YB355S3 -2	63 74 73	2.6 4.5 5.7	233	150	150	1145
DYI155 -67 ×6	95 155 185	456 402 354	2980	187.3 229.3 244.3	280	YB355M -2	63 74 73	2.6 4.5 5.7	233	150	150	1435
DYI155 -67 ×7	95 155 185	532 469 413	2980	218.4 267.5 285	315	YB355L1 -2	63 74 73	2.6 4.5 5.7	233	150	150	1558
DYI155 -67 ×8	95 155 185	608 536 472	2980	249.7 305.7 325.9	355	YB355S2 -2	63 74 73	2.6 4.5 5.7	233	150	150	1700
DYI155 -67 ×9	95 155 185	684 603 531	2980	280.8 344 366.4	400	YB450S3 -2	63 74 73	2.6 4.5 5.7	233	150	150	1800
DYI850 -125 ×2	600 850 1270	260 250 160	2980	606.9 771.6 790.5	800	YB630S1 -2	70 75 70	18.5 24 24.7	363	300	300	3600
DYI850 -125 ×3	600 850 1270	390 375 240	2980	910.4 1157.4 1186	1250	YB710S1 -2	70 75 70	18.5 24 24.7	363	300	300	4300
DYI850 -125 ×4	600 850 1270	520 500 320	2980	1214 1543 1581	1800	YB710M2 -2	70 75 70	18.5 24 24.7	363	300	300	5000
DYI850 -125 ×5	600 850 1270	650 625 400	2980	1517 1929 1976			70 75 70	18.5 24 24.7	363	300	300	5700
40YD40 × 3	6 10 12	123 120 115.5	2980	5.83 7.1 7.7	11	YB160M1 -2	34.5 46 49	2.6 3.3 3.9	168	40	40	125
40YD40 × 4	6 10 12	164 160 154	2980	7.77 9.47 10.27	15	YB160M2 -2	34.5 46 49	2.6 3.3 3.9	168	40	40	145

型号	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重	性能曲线
	Q	H	n	Pa	功率	型号	η	必需汽蚀余量	叶轮名义直径	进口	出口
	m3/h	m	r/min	kW	kW	型号	%	m	mm	mm	mm
40YD40 ×5	6 10 12	205 200 192.5	2980	9.71 11.84 12.84	18.5	YB160L -2	34.5 46 49	2.6 3.3 3.9	168	40	40	165
40YD40 ×6	6 10 12	246 240 231	2980	11.65 14.21 15.41	18.5	YB160L -2	34.5 46 49	2.6 3.3 3.9	168	40	40	185
40YD40 ×7	6 10 12	287 280 269.5	2980	13.58 16.59 17.97	22	YB180M -2	34.5 46 49	2.6 3.3 3.9	168	40	40	205
40YD40 ×8	6 10 12	328 320 308	2980	15.52 18.96 20.56	22	YB180M -2	34.5 46 49	2.6 3.3 3.9	168	40	40	225
40YD40 ×9	6 10 12	369 360 346.5	2980	17.48 21.31 23.11	30	YB200L1 -2	34.5 46 49	2.6 3.3 3.9	168	40	40	245
40YD40 ×10	6 10 12	410 400 385	2980	19.4 23.7 25.7	30	YB200L1 -2	34.5 46 49	2.6 3.3 3.9	168	40	40	265
100YD16 ×3	36 54 72	60 51 33.5	2980	8.91 10.27 9.95	15	YB160M2 -2	66 73 66	3.7 3.9 4.3	132	100	100	170
100YD16 ×4	36 54 72	80 68 45	2980	11.88 13.7 13.37	15	YB160M2 -2	66 73 66	3.7 3.9 4.3	132	100	100	190
100YD16 ×5	36 54 72	100 85 56	2980	14.85 17.12 16.64	22	YB180M -2	66 73 66	3.7 3.9 4.3	132	100	100	210
100YD16 ×6	36 54 72	120 102 67	2980	17.83 20.55 19.9	22	YB180M -2	66 73 66	3.7 3.9 4.3	132	100	100	230
100YD16 ×7	36 54 72	140 119 78.5	2980	20.8 23.97 23.32	30	YB200L1 -2	66 73 66	3.7 3.9 4.3	132	100	100	250
100YD16 ×8	36 54 72	160 136 89.5	2980	23.77 27.4 26.59	30	YB200L1 -2	66 73 66	3.7 3.9 4.3	132	100	100	270
100YD16 ×9	36 54 72	180 153 101	2980	26.74 30.82 30	37	YB200L2 -2	66 73 66	3.7 3.9 4.3	132	100	100	290
YD80 -30 ×3	26 43 48	102 90 83	2980	12 15.1 15.7	18.5	YB160L -2	60 70 69	3 3.9 4.3	160	80	80	150
YD80 -30 ×4	26 43 48	136 120 111	2980	16 20.1 21	22	YB180M -2	60 70 69	3 3.9 4.3	160	80	80	165
YD80 -30 ×5	26 43 48	170 150 139	2980	20.1 25.1 26.3	30	YB200L1 -2	60 70 69	3 3.9 4.3	160	80	80	180
YD80 -30 ×6	26 43 48	204 180 167	2980	24.1 30.1 31.6	37	YB200L2 -2	60 70 69	3 3.9 4.3	160	80	80	195
YD80 -30 ×7	26 43 48	238 210 195	2980	28.1 35.1 36.9	45	YB225M -2	60 70 69	3 3.9 4.3	160	80	80	210
YD80 -30 ×8	26 43 48	272 240 222	2980	32.1 40.1 42.1	55	YB250M -2	60 70 69	3 3.9 4.3	160	80	80	225
YD80 -30 ×9	26 43 48	306 270 250	2980	36.1 45.2 47.4	55	YB250M -2	60 70 69	3 3.9 4.3	160	80	80	240

型号	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重	性能曲线
	Q	H	n	Pa	功率	型号	η			进口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
YD80 -30 ×10	26 43 48	340 300 278	2980	40.1 50.2 52.7	55	YB250M -2	60 70 69	3 3.9 4.3	160	80	80	255
DYⅠ(Ⅱ)80 -30 ×3	25 40 50	94.5 79.5 61.5	2980	11.7 13.53 14.44	18.5	YB160L -2	55 64 58	3 4 4.5	160	80	80	165
DYⅠ(Ⅱ)80 -30 ×4	25 40 50	126 106 82	2980	15.6 18.04 19.25	22	YB180M -2	55 64 58	3 4 4.5	160	80	80	180
DYⅠ(Ⅱ)80 -30 ×5	25 40 50	157.5 132.5 102.5	2980	19.5 22.55 24.06	30	YB200L -2	55 64 58	3 4 4.5	160	80	80	195
DYⅠ(Ⅱ)80 -30 ×6	25 40 50	189 159 123	2980	23.4 27.06 28.88	37	YB200L2 -2	55 64 58	3 4 4.5	160	80	80	210
DYⅠ(Ⅱ)80 -30 ×7	25 40 50	220.5 185.5 143.5	2980	27.3 31.57 33.69	45	YB225M -2	55 64 58	3 4 4.5	160	80	80	225
DYⅠ(Ⅱ)80 -30 ×8	25 40 50	252 212 164	2980	31.2 36.08 38.5	55	YB250M -2	55 64 58	3 4 4.5	160	80	80	240
DYⅠ(Ⅱ)80 -30 ×9	25 40 50	283.5 238.5 184.5	2980	35.09 40.59 43.31	55	YB250M -2	55 64 58	3 4 4.5	160	80	80	255
DYⅠ(Ⅱ)80 -30 ×10	25 40 50	315 265 205	2980	38.99 45.1 48.13	55	YB250M -2	55 64 58	3 4 4.5	160	80	80	270
DYⅠ155 -67 ×3	95 155 815	219 192 168	2980	92.9 112.6 119.2	132	YB315M1 -2	61 72 71	2.6 4.5 5.7	233	150	150	620
DYⅠ155 -67 ×4	95 155 815	292 256 224	2980	123.8 150.1 158.9	185	YB355S1 -2	61 72 71	2.6 4.5 5.7	233	150	150	740
DYⅠ155 -67 ×5	95 155 815	365 320 280	2980	154.8 187.6 198.7	220	YB400S2 -2	61 72 71	2.6 4.5 5.7	233	150	150	860
DYⅠ155 -67 ×6	95 155 815	438 384 336	2980	185.8 225.1 238.4	280	YB400M2 -2	61 72 71	2.6 4.5 5.7	233	150	150	980
DYⅠ155 -67 ×7	95 155 815	551 448 392	2980	216.7 262.6 278.2	315	YB450S -2	61 72 71	2.6 4.5 5.7	233	150	150	1100
DYⅠ155 -67 ×8	95 155 815	584 512 448	2980	247.7 300.2 317.9	355	YB450S2 -2	61 72 71	2.6 4.5 5.7	233	150	150	1220
DYⅠ155 -67 ×9	95 155 815	657 576 504	2980	278.6 337.7 357.6	450	YB315M1 -2	61 72 71	2.6 4.5 5.7	233	150	150	1340
